Napęd fazowy A-OK 75/5 to zaawansowane rozwiązanie stworzone z myślą o wymagających instalacjach typu Smart Home. Łączy w sobie potężny moment obrotowy (1,5 Nm) z niezwykłą kulturą pracy (poniżej 35 dB), oferując stabilność, której poszukują użytkownicy zasłon elektrycznych
Karnisze elektryczne fazowe A-OK Motors
Model AM75.5 – Idealny dla Systemów Smart Home (Ampio, Grenton, Fibaro, Loxone, KNX)
Szukasz napędu do przewodowej automatyki budynkowej?
Duży moment obrotowy 1,5 Nm, niska głośność < 35 dB, atrakcyjna cena – to co wyróżnia napędy karniszy elektrycznych A-OK Motors
Dlaczego warto wybrać napęd fazowy AM 75/5
W przeciwieństwie do standardowych rozwiązań bezprzewodowych, wersja fazowa A-OK wykorzystuje 5-przewodowe zasilanie, co czyni ją idealnym wyborem dla systemów sterowanych przewodowo.
• Pełna integracja przewodowa:
Doskonale współpracuje z modułami takich systemów jak Ampio, Grenton, Fibaro, Loxone oraz KNX.
• Unikalne sterowanie hybrydowe:
Mimo sterowania fazowego (L1, L2), dodatkowy piąty przewód (L3) zapewnia stałe zasilanie. Dzięki temu nawet przy braku sygnału z systemu automatyki, możesz sterować zasłoną za pomocą pilota radiowego lub funkcji Light Touch.
• Wsparcie dla Apple HomeKit:
Na życzenie klienta wyposażamy karnisze w certyfikowany moduł, umożliwiający pełną obsługę w aplikacji Apple Home oraz sterowanie głosowe
Kluczowe funkcje zwiększające komfort i funkcjonalność zasłon
Napędy A-OK zostały zaprojektowane, aby codzienne użytkowanie było intuicyjne:
- Light Touch: Delikatne pociągnięcie za tkaninę (o ok. 5-10 cm) automatycznie uruchamia silnik.
- Miękki Start/Stop: Eliminuje szarpnięcia, chroniąc tkaninę i mechanizm szyny.
- Stop on Block: Automatyczne zatrzymanie napędu po napotkaniu przeszkody dla maksymalnego bezpieczeństwa.
- Ręczne przesuwanie: W przypadku braku zasilania, zasłony można przesuwać ręcznie.
Szerokie możliwości montażu i konfiguracji
Szyny A-OK są niezwykle wszechstronne i mogą być dostosowane do każdej architektury:
- Szyny proste i gięte: Napęd bezproblemowo obsługuje zasłony na oknach narożnych i wykuszach.
- System TANDEM: Połączenie dwóch silników na jednej szynie pozwala na obsługę ekstremalnie ciężkich kurtyn.
- Wielokanałowe sterowanie: Piloty 6-kanałowe pozwalają na niezależne zarządzanie wieloma oknami jednocześnie.
Charakterystyka modelu AM 75.5
- 65 kg – maksymalne obciążenie tkaniną
- <35 dB – głośność pracy napędu
- 18 cm/sek. – prędkość przesuwania zasłon
- 65 W – moc znamionowa
- 433.92 MHz – odbiornik radiowy RF
- 2 gniazda 'dry contact’ RJ12
- 293 mm x 68 mm x 53 mm – wymiary napędu
To 5-przewodowy, fazowy napęd do karniszy elektrycznych, który pozwala na jednoczesne sterowanie z systemów Smart Home (jak KNX czy Fibaro) oraz za pomocą pilotów radiowych.
Oferuje udźwig do 65 kg i bardzo cichą pracę poniżej 35 dB.
Szukasz innego sposobu sterowania?
Jeśli Twoja instalacja opiera się na łączności bezprzewodowej, sprawdź nasze dedykowane podstrony:
- Karnisze elektryczne Tuya – sterowanie przez Wi-Fi bez dodatkowych modułów.
- Karnisze Zigbee – idealne dla rozbudowanych sieci mesh.
- Karnisze KNX – natywna komunikacja z magistralą budynkową.
Pod obudową zainstalowany jest odbiornik fal radiowych sterowania RF. Przede wszystkim przeznaczony jest do komunikacji zdalnej z pilotem.
Ponadto umożliwia obsługę bezprzewodowym włącznikiem ściennym wielokanałowym.
W dolnej części silnika znajdą się dwa gniazda sterowania bezpotencjałowego 'dry contact’. Są one również przeznaczone do pracy z interfejsem RS-485.
Dodatkowo gniazda RJ12 mogą służyć do synchronicznego uruchamiania dwóch napędów pracujących na jednej szynie (TANDEM). Taki zestaw służy do obsługi znacznie cięższych tkanin.
Wszechstronne zastosowanie
Smart Home – Instalacje KNX – RS 485 – Dry Contact – RF 433.92 MHz – sterowanie przez Smart Hub Tuya

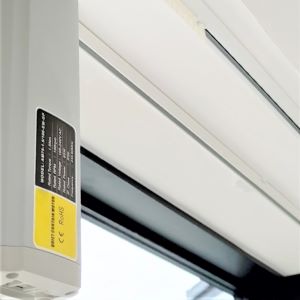

Karnisze elektryczne sterowane z KNX

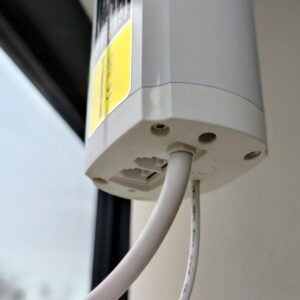

Napędy fazowe, 5-cio przewodowe
Karnisz elektryczny 230V i roleta elektryczna

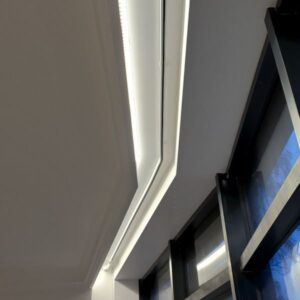

Zasłony na szynach giętych pod kątem

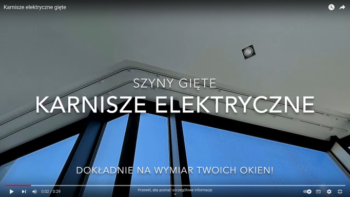

Zasłony na szynach giętych – okno narożne
Sterowanie fazowo-radiowe
Dodatkowo uruchomienie pociągnięciem za tkaninę i gniazda do sterowania impulsem bezpotencjałowym
W tym cichym i mocnym napędzie zastosowano unikalne rozwiązanie łącząc możliwość przewodowego sterowania fazami np z modułów smart home czy też poprzez wbudowany odbiornik radiowy. Dodatkowo napęd wyposażony jest w gniazda dry contact i funkcję uruchamiania pociągnięciem za zasłonę LIGHT TOUCH

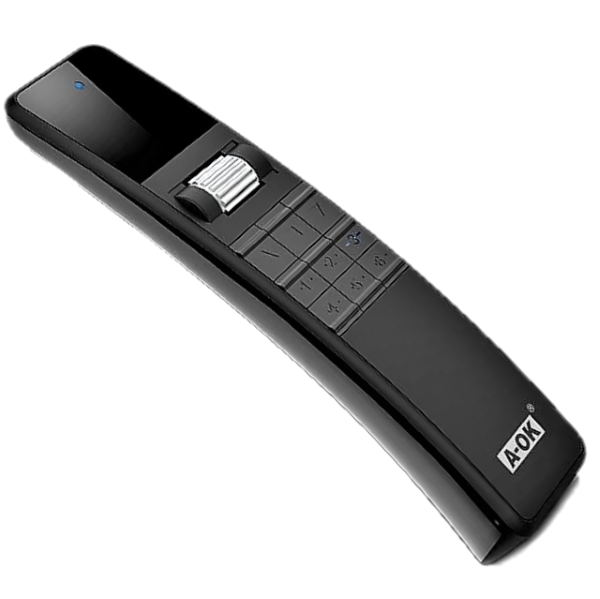

Po skonfigurowaniu z centralką Tuya Smart Hub karnisze mogą być widoczne w aplikacji Smart Life na smartfonie lub tablecie. W rezultacie otwiera to możliwość komunikacji głosowej przez Google Home Assistant lub Amazon Alexa. Na koniec, jest możliwość skonfigurowania bezprzewodowego pilota z precyzyjnym pozycjonowaniem zasłon. Sześciokanałowy pilot steruje osobno każdym napędem, kilkoma wybranymi lub wszystkimi zasłonami jednocześnie.

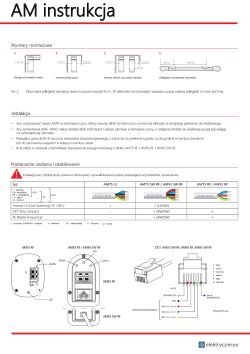

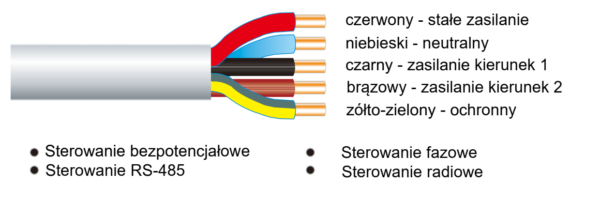

Przewody karniszy AM75.5
Podłączenie karnisza z napędem fazowo-radiowym
Dowiedz się: jakie przewody do karniszy elektrycznych?

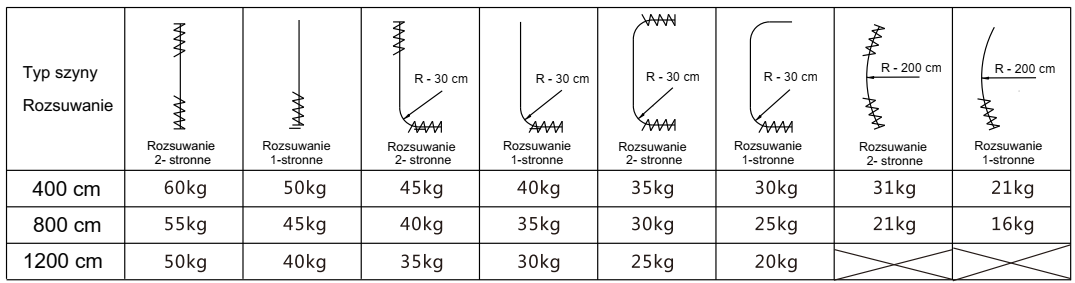

Maksymalne obciążenie
Napędy są ciche i mocne! Sprawdź z jakim obciążeniem dają sobie radę
Tandem to dwa napędy pracujące na jednej szynie z rozsuwaniem kurtynowym, których synchroniczne połączenie umożliwia obciążenie szyny prostej do 87 kg!
Poznaj odpowiedzi na najczęściej zadawane pytania dotyczące karniszy elektrycznych
Funkcje karniszy elektrycznych AOK
Model AM-75.5 niczym hybryda łączy cztery metody sterowania w jednym urządzeniu: fazowe (4-żyłowe), radiowe RF 433 MHz, Dry Contact (RJ11) oraz cyfrowe RS-485, co znacznie pomaga w dostosowaniu sposobu podłączenia karnisza elektrycznego do istniejącego okablowania.
Poznaj wszystkie możliwości sterowania napędem hybrydowym AM-75.5
- sterowanie zdalne przez odbiornik radiowy RF.
- sterowanie fazowe typowe 4 przewody (PE,N,L1,L2).
- sterowanie pociągnięciem za zasłonę Light Touch.
- sterowanie bezpotencjałowe dry contact (2 x port RJ-12).
- sterowanie RS-485 (przez port RJ-12).
- ręczne przesuwanie tkanin w przypadku braku zasilania.
Dowiedz się więcej:
Sterowanie radiowe do napędów A-OK
Realizacje

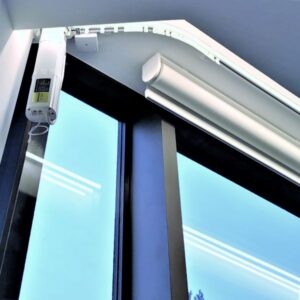

Szyny 20mm z napędem AOK 75/5

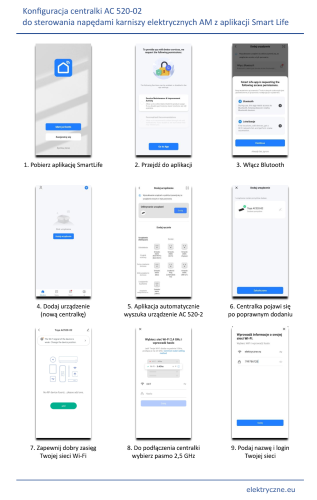

Aplikacja Smart Life
Jak sterować karniszami z aplikacji?
