Gdzie wyprowadzić przewody do karniszy elektrycznych?

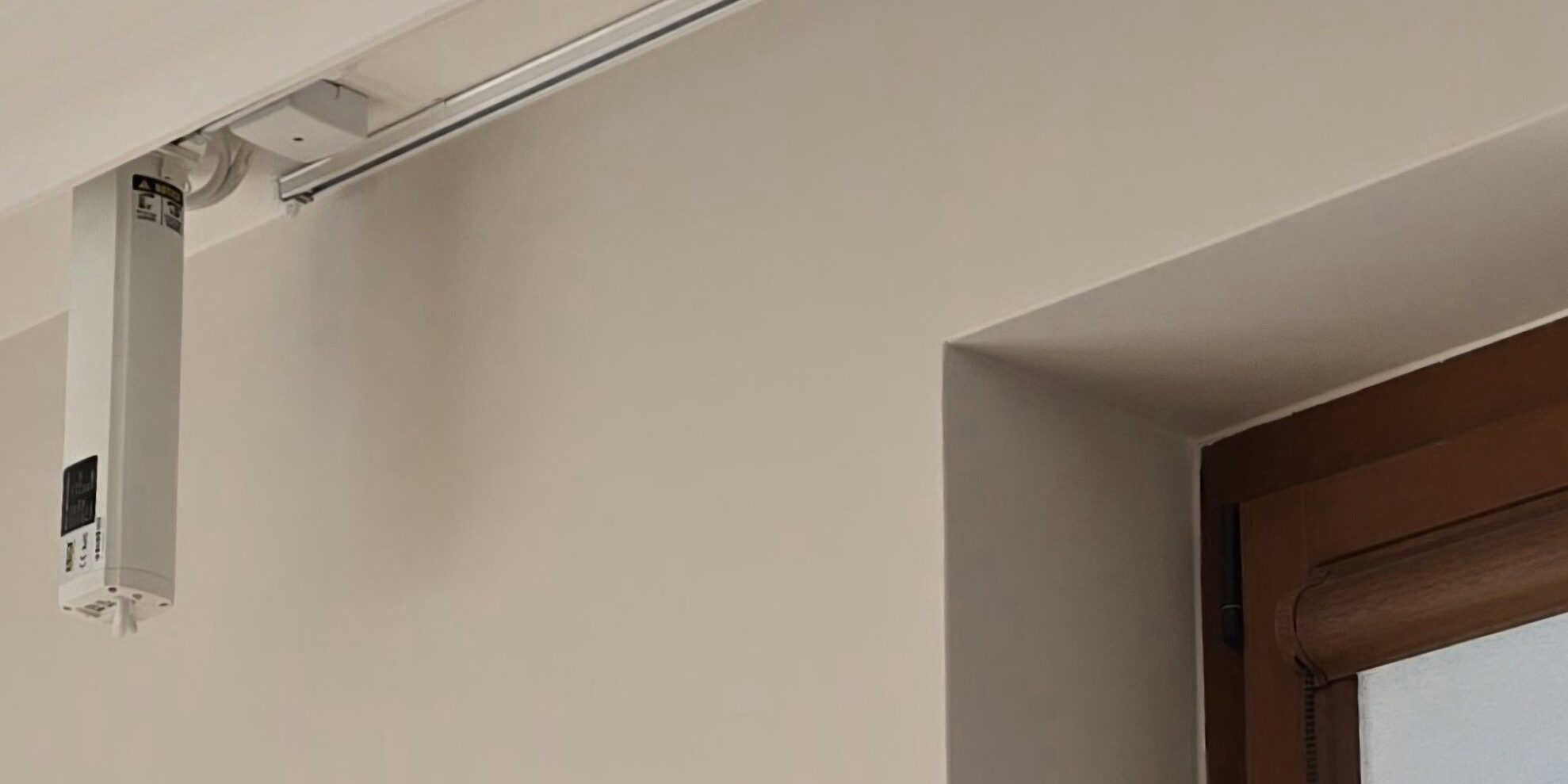

Kable do karniszy wychodzące z sufitu
To najczęściej wybierane miejsce. Przewody do zasłon elektrycznych doprowadzone z sufitu najlepiej rozmieść w odległości:
- 12 cm – od (planowanego) końca szyny
- 2 cm – od okna – dla 1 toru szyny zasłonowej
Uwaga:
Planując 2 tory szyn do firan i zasłon przewody należy wyprowadzić na 12 cm od ściany z oknem (zamiast na 2 cm)
Docelowo łączenie przewodów budynku z kablem napędu karnisza wykonuje się w puszce natynkowej 60x60x30 mm
W przypadku zasłon rozsuwanych 1-stronnie kable muszą znajdować się po tej stronie szyny, gdzie będą parkować zasłony. Dla rozsuwania kurtynowego, 2-stronnego – napęd / oraz kable mogą być umieszczane zarówno po prawo jak i po lewo

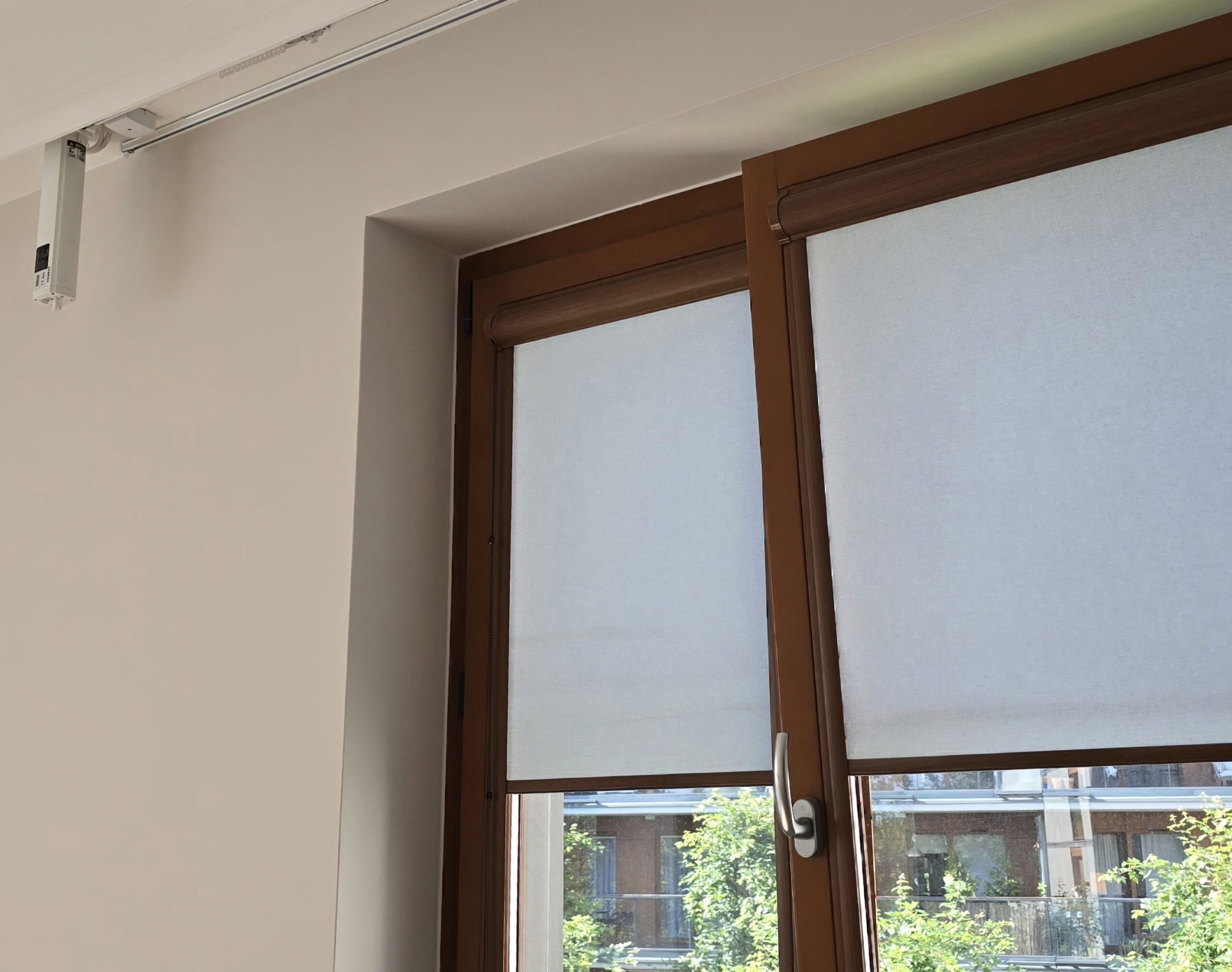

Kable do karniszy elektrycznych wychodzące ze ściany
Opcjonalnie kable można doprowadzić do standardowej puszki podtynkowej.
Środek puszki należy wyznaczyć na:
- 12 cm – od (planowanego) końca szyny.
- 25 cm – poniżej sufitu.
Po zawieszeniu zasłon zarówno napęd jak i puszka podłączeniowa będą ukryte za tkaniną.
Jakie przewody potrzebne są do prawidłowego działania karniszy elektrycznych?
Do podłączenia karniszy elektrycznych wystarczy zapewnić stale zasilanie na osobnym obwodzie, doprowadzając przewody 3 x 1,5 mm². To najpopularniejszy sposób, który pozwoli na korzystanie z wielu funkcji – między innymi z unikalnej i bardzo docenianej opcji uruchamiania zasłon pociągnięciem za tkaninę! Dowiedz się więcej: Przewody do karniszy elektrycznych
Sposoby sterowania karniszami dla takiego okablowania
- PULL – pociągnięcie za zasłonę – załączy działanie napędu
- RADIO – sterowanie pilotem lub bezprzewodowym włącznikiem ściennym
- APP – automatyczne działanie zasłon (timer) lub z aplikacji mobilniej – po dodaniu centralki
Jeżeli chcesz sterować fazowo, z modułów smart lub włączników ściennych z podtrzymaniem: poznaj inne sposoby podłączenia karniszy elektrycznych
Czym są karnisze A-OK Zigbee?
Karnisze elektryczne oparte na napędach A-OK Motors z wbudowanym modułem komunikacji Zigbee 3.0 to rozwiązanie przeznaczone do automatyzacji osłon okiennych w inteligentnych domach. Stanowią alternatywę dla systemów sterowanych przez Wi-Fi, oferując stabilniejszą komunikację i mniejsze zużycie energii.
W ofercie rynkowej napędy A-OK pozycjonowane są jako rozwiązanie o bardzo dobrym stosunku ceny do możliwości, idealne do zastosowań domowych i mieszkaniowych
Dlaczego warto wybrać technologię Zigbee?
Wykorzystanie protokołu Zigbee 3.0 w napędach A-OK przynosi konkretne korzyści techniczne w porównaniu do standardowych silników radiowych lub Wi-Fi:
Sieć Mesh:
- Każdy napęd podłączony do stałego zasilania działa jak wzmacniacz sygnału. Zwiększa to zasięg i niezawodność sieci, umożliwiając sterowanie urządzeniami oddalonymi od centrali (np. na innym piętrze), co przy tradycyjnym radiu mogłoby być utrudnione.
Obciążenie sieci:
- Urządzenia nie łączą się bezpośrednio z routerem Wi-Fi, dzięki czemu nie spowalniają domowej sieci internetowej.
Komunikacja dwukierunkowa (feedback):
- System nie tylko odbiera polecenia, ale wysyła informację zwrotną o statusie (np. potwierdzenie zasłonięcia okna).
Energooszczędność:
- Niski pobór energii w trybie czuwania.
Charakterystyka napędu A-OK AM75 Zigbee
Sercem systemu jest silnik AM75-1.5/100-EM-P-Z.
Jest to napęd zasilany prądem przemiennym (AC), zaprojektowany z myślą o cichej i płynnej pracy.
Kluczowe funkcje napędu:
1. Funkcja Light Touch (Ruch przez pociągnięcie): Po włączeniu zasilania, lekkie pociągnięcie tkaniny zasłony (o około 5-15 cm) powoduje automatyczne otwarcie lub zamknięcie całości.
2. Obsługa manualna przy braku prądu: W przypadku awarii zasilania, napęd umożliwia swobodne, ręczne przesuwanie zasłon, działając jak tradycyjny karnisz.
3. Wykrywanie przeszkód (Stop on block): Silnik zatrzymuje się automatycznie po napotkaniu oporu, co chroni cały system i tkaninę przed uszkodzeniem.
4. Inteligentne sterowanie: Napęd współpracuje z aplikacjami typu Tuya (wymagana bramka Zigbee), co pozwala na procentowe sterowanie otwarciem (suwak 0-100%) oraz tworzenie harmonogramów.
5. Pamięć krańcówek: Silnik zapamiętuje pozycje krańcowe po pierwszym pełnym otwarciu i zamknięciu, co zapobiega uderzaniu elementów o siebie i wydłuża żywotność systemu.
Specyfikacja Techniczna napęd Zigbee A-OK
Dane techniczne modelu AM75-1.5/100-EM-P-Z
Parametr | Wartość |
|---|---|
Moment obrotowy | 1.5 N.m |
Prędkość przesuwu | 14 cm/s |
Napięcie znamionowe | AC 100-240V 50/60Hz (Bi-voltage) |
Moc znamionowa | 65 W |
Stopień ochrony | IP20 |
Wymiary silnika | 53 x 67.5 x 293 mm |
Maksymalny czas pracy ciągłej | 4 minuty |
Integracja i Montaż
Podłączenie:
- Napęd wyposażony jest w porty RJ12, co umożliwia połączenie tandemowe (dwa silniki na jednej szynie dla cięższych zasłon) oraz sterowanie przewodowe (Dry Contact). Zasilanie odbywa się standardowym kablem 3-żyłowym (Faza, Neutralny, Uziemienie).
Ekosystem:
- Napęd A-OK Zigbee jest kompatybilny z bramkami Zigbee 3.0. Instrukcja wskazuje na bezpośrednią integrację z popularną platformą Tuya Smart. Parowanie odbywa się poprzez aplikację, po uprzednim wprowadzeniu silnika w tryb parowania (dioda LED miga).
Najczęstsze pytania
Czy karnisze A-OK Zigbee obciążają domowe Wi-Fi?
- Nie. Urządzenia Zigbee tworzą własną sieć Mesh i łączą się z internetem tylko poprzez bramkę, dzięki czemu domowy router Wi-Fi pozostaje odciążony.
Czy mogę odsłonić zasłony, gdy nie ma prądu?
- Tak, napęd AM75 posiada funkcję obsługi ręcznej. Po odłączeniu zasilania zasłonę można swobodnie przesuwać ręką.
Czy silnik A-OK zatrzyma się, gdy napotka przeszkodę?
- Tak, napęd posiada funkcję „Stop on block”. Automatycznie zatrzyma pracę po wykryciu oporu, chroniąc mechanizm i materiał.
Z jakimi systemami współpracuje ten silnik?
- Silnik wykorzystuje protokół Zigbee 3.0 i jest kompatybilny m.in. z ekosystemem Tuya. Ze względu na standard Zigbee 3.0, możliwa jest współpraca z innymi systemami obsługującymi ten protokół (np. Home Assistant, SmartThings – zależnie od użytej bramki).
